Diagrama Relacional¶

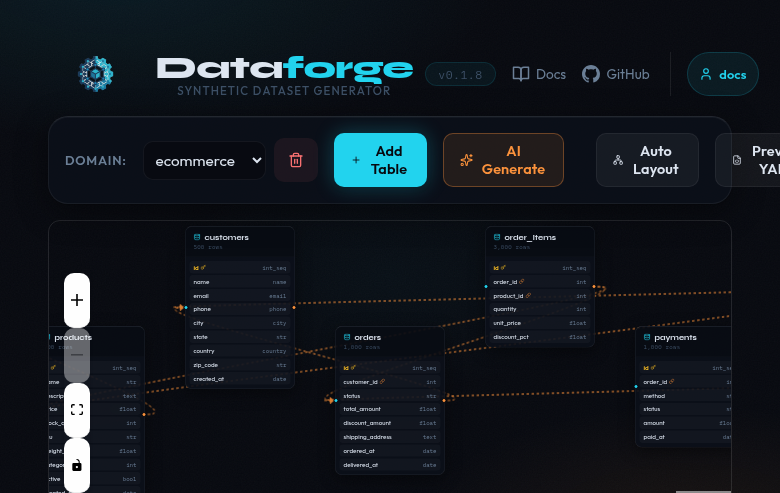

O canvas central da interface exibe as tabelas do schema como nós interativos conectados por setas que representam as chaves estrangeiras.
Tecnologia¶
O diagrama é construído com ReactFlow. Cada tabela é um nó do tipo tableNode (componente customizado) e cada FK é uma aresta animada.
Interações no canvas¶
| Ação | Como fazer |
|---|---|
| Selecionar uma tabela | Clique no nó da tabela |
| Mover uma tabela | Arraste o nó pelo canvas |
| Zoom | Scroll do mouse ou pinch no trackpad |
| Pan (mover o canvas) | Arraste o fundo |
| Fit all | Botão de ajuste nos controles do ReactFlow |
Aresta de FK¶
Quando uma coluna é marcada como chave estrangeira com tabela e coluna de referência válidas, uma aresta animada é desenhada automaticamente do nó de origem até o nó de destino.
- Cor: rosa (
#ec4899) - Largura: 2px
- Estilo: animado (tracejado móvel)
- Marcador: seta fechada na ponta
Auto Layout¶
O botão Auto Layout reorganiza os nós do canvas usando o algoritmo Dagre em modo LR (esquerda para direita).
Parâmetros utilizados:
| Parâmetro | Valor |
|---|---|
rankdir |
LR |
ranksep |
250 |
nodesep |
150 |
| Largura do nó | 300px |
| Altura do nó | 100 + (número de colunas × 35) px |
Quando usar Auto Layout
Use o Auto Layout após importar um schema YAML com muitas tabelas. A disposição automática facilita a leitura das relações entre tabelas.
Persistência de posições¶
As posições dos nós são armazenadas no estado interno do React (campo position em cada objeto Table). Ao exportar o schema como YAML, as posições não são incluídas — o YAML contém apenas a estrutura lógica.
Ao importar um YAML, as tabelas recebem posições iniciais calculadas como { x: 50 + index * 300, y: 100 + (index % 2) * 200 }.
